空氣源熱泵電源配線的精確選擇

空氣源熱泵的安裝是一項要求非常嚴謹?shù)墓ぷ鳎�其安裝情況將會在很大程度上影響機器的工作，因此，在安裝的時候，工程商需要為空氣源熱泵選擇合適的電源線。但是電源線的選擇其實也是一門學問，選大了會造成經濟浪費，選小了又會存在安全隱患，究竟要多大才能既安全又經濟?本文就針對空氣源熱泵電源配線的選型進行詳細論述。

  什么是電線電纜

  電線電纜的定義：

  電線電纜用以傳輸電(磁)能，信息和實現電磁能轉換的線材產品，廣義的電線電纜亦簡稱為電纜，狹義的電纜是指絕緣電纜，它可定義為由下列部分組成的集合體：一根或多根絕緣線芯，以及它們各自可能具有的包覆層，總保護層及外護層。電纜亦可有附加的沒有絕緣的導體，用以傳輸電(磁)能，信息和實現電磁能轉換的線材產品。

  電線電纜的基本結構：

  1.導體：傳導電流的物體，電線電纜的規格都以導體的截面表示。

  2.絕緣：外層絕緣材料按其耐受電壓程度。

  電線電纜的分類：

  1.按電壓等級分：

  (1)低壓電纜：適用于固定敷設在交流50Hz，額定電壓3KV及以下的輸配電線路上作輸送電能用。

  (2)中低壓電纜：一般指35KV及以下的電纜，如聚氯乙烯絕緣電纜、聚乙烯絕緣電纜、交聯聚乙烯絕緣電纜等。

  (3)高壓電纜：一般為110KV及以上的電纜，如聚乙烯電纜和交聯聚乙烯絕緣電纜等。

  (4)超高壓電纜：275～800KV的電纜。

  (5)特高壓電纜：1000KV及以上的電纜。

  2.按絕緣材料分：

  (1)油浸紙絕緣電力電纜以油浸紙做絕緣的電力電纜。其應用歷史最長、安全可靠、使用壽命長、價格低廉，主要缺點是敷設受落差限制。自從開發出不滴流浸紙絕緣后，解決了落差限制問題，使油浸紙絕緣電纜得以繼續廣泛應用。

  (2)塑料絕緣電力電纜絕緣層為擠壓塑料的電力電纜。常用的塑料有聚氯乙烯、聚乙烯、交聯聚乙烯。塑料電纜結構簡單、制造加工方便、重量輕、敷設安裝方便、不受敷設落差限制，因此廣泛應用作中低壓電纜，并有取代粘性浸漬油紙電纜的趨勢。其最大的缺點是存在樹枝化擊穿現象，這限制了它在更高電壓的使用。

  (3)橡皮絕緣電力電纜絕緣層為橡膠加上各種配合劑，經過充分混煉后擠包在導電線芯上，經過加溫硫化而成。它柔軟、富有彈性，適合于移動頻繁、敷設彎曲半徑小的場合。

  空氣源熱泵電源線的計算

  在選擇空氣源熱泵電源線的時候，為了選擇合適的大小，實現經濟安全的目標，可以進行簡易的估算，具體計算方法可遵循電纜安全工作電流口訣：

  十下五(十平方以下乘以五)

  百上二(百平方以上乘以二)

  二五三五四三界(二五平方乘以四，三五平方乘以三)

  七零九五兩倍半(七零和九五平方的線都乘以二點五)

  穿管溫度八九折(如果線路穿管或者安裝環境溫度偏高，載流量會變小，要在安全電流數上乘以零點八或零點九)

  銅線升級算(在同截面鋁芯線的基礎上升一級,如二點五銅芯線就是在二點五鋁芯線上升一級，則按四平方毫米鋁芯線算)

  裸線加一半(在原已算好的安全電流數基礎上再加一半)

  空氣源熱泵電源線的精確選型

  1、首先應該選用電力線纜：適用于交流50Hz，額定電壓0.6/KV及以下輸配電線路上，供輸配電能之用。環境溫度25℃，電纜導體工作溫度不超過70℃。

  2、常用的電力線纜：VV(VLV)：銅(鋁)芯聚氯乙烯、絕緣聚氯乙烯護套電力線纜。

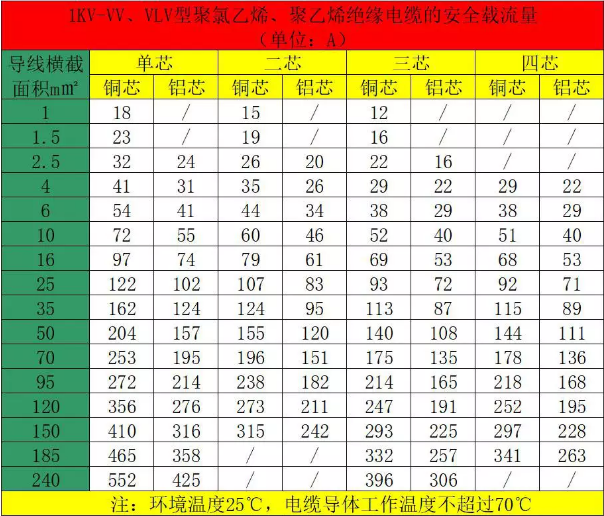

  其安全載流量可參考以下表格選型：

  注：以上數據僅提供參考，具體載流量需根據購買的電纜廠家的為準。
